串口、串行接口（COM口、RS232接口）

串行接口（Serial port），或称串列埠、序列埠，主要用于串行式逐位数据传输。

一、串行接口按电气标准及协议来分：

①RS-232-C，也称标准串口

是目前最常用的一种串行通讯接口，全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

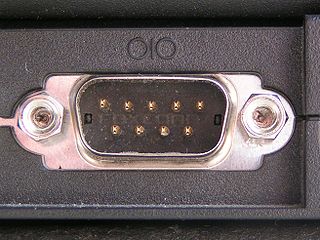

9针D形插头座，旁边一般有 "|O|O|" 样标识。

②RS-422

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS- 422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

25针D型插头座，也称之为RS-422接口，现在ATX结构已经没有25针的串行接口。

③RS-485

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485 标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为 TIA/EIA-485-A标准。

二、交换机的串口，trunk

用来做下一跳路由转换用的，每个VLAN只有通过与TRUNK的路由指向后才能上外网。

三、引脚说明（Pin Name Dir Description）：

1 CD Carrier Detect（载波检测）

2 RXD Receive Data（接受数据）

3 TXD Transmit Data（发出数据）

4 DTR Data Terminal Ready（数据终端准备好）

5 GND System Ground（信号地线）

6 DSR Data Set Ready（数据准备好）

7 RTS Request to Send（请求发送）

8 CTS Clear to Send（清除发送）

9 RI Ring Indicator（振铃指示）

四、用途：

打印机（Printers）

单片机、EPROM等可编程写入器

LED或LCD文字显示屏

消费性电子产品更新固件所使用

网络设备（路由器、交换器等）

终端（Computer terminal）

绘图仪

调制解调器（Dial-up modems）

旧式摇杆

GPS接收机（NMEA 0183标准为4800比特/秒）

量测仪器，例如数字式多功能电表，示波器等
