电线

熊猫
公牛
正泰
鸿雁

1.5平方的做灯线;
2.5平方,一般电器线、插座线;
4平方的做空调线;
6平方的做主进线。

室外架空走线建议用单支双塑线,就是BVV的;
室内的建议用多支就是BVR的;
线一定要买国标线的;
线槽线管内不接线,所有接头在开关插座或者配电箱内。

火线:黄、绿、红,英文简写L(Live)
零线:蓝色,英文简写N(Naught)
地线:黄绿色,英文简写E(Earth)

插座接线(以面对人正面为参照):
单相两孔,左零右火(或下零上火);
单相三孔、三相四孔及三相五孔的地线(或零线)接在上孔,其余相同。

开关插座

作者:janney_li,2006-10-8 11:51:36 发表于房地产门户-搜房网>业主论坛> 三环新城二、三期业主论坛
http://www.shoudian.com/forum.php?mod=viewthread&tid=91997

奇胜CLIPSAL
公司位于广东惠州,国内最早开始生产高档墙壁开关插座的企业,由香港金山集团投资,据说品牌来自于澳大利亚,2003年被施奈德集团收购。
奇胜产品质量可以打10分,但其产品外观设计不能与时俱进,属于比较传统的造型,几年来一直没有什么变化。香港设计师比较钟情奇胜产品,所以很多星级酒店都是采用奇胜产品。做为家庭装修来讲,因为其款式老化,选择奇胜产品的比较少。
内幕:2003年已经被施奈德收购
综合评价:质量好、款式少、价格偏高、工程市场用的多、家庭装修用的少,市场反映速度慢,属于没有活力的企业,迟暮的英雄!

插座安装位置及选购

chāzuò,又称电源插座,开关插座,英文翻译:Power socket
是指有一个或一个以上电路接线可插入的座,通过它可插入各种接线,便于与其他电路接通。
电源插座是为家用电器提供电源接口的电气设备,也是住宅电气设计中使用较多的电气附件,它与人们生活有着十密切的关系。

注意:
①零、地线不能接错,一般面对插座左零右火上接地,否则插上用电设备,一开就会跳闸;
②布线时一定要遵循“火线进开关,零线进灯头”的原则;
③安装三孔插座时,绝不能让地线形同虚设,更不能直接把地线接到煤气管道上。这些做法都相当危险,地线与电器外壳相连,一旦电器漏电,会导致人触电;
④不要用铝线,因为铝线极易氧化,接头处容易打火;
⑤插座的额定电流应大于已知使用设备额定电流的1.25倍,一般单相电源插座额定电流为10A,专用电源插座为16A,特殊大功率家用电器其配电回路及连接电源方式应按实际容量选择。


①家庭墙面插座属于固定式插座;
②排插不带电源线和插头叫移动式插座,带插头形成整体就叫转换器(adaptor)了。

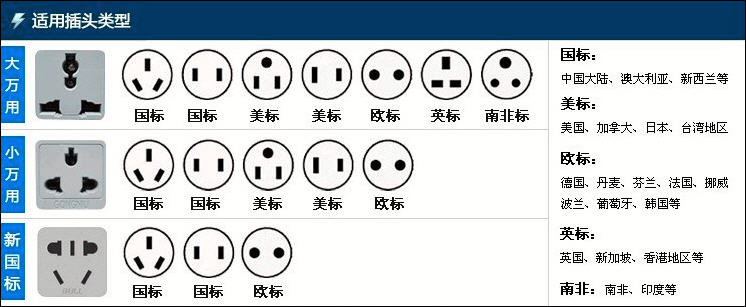

各国插座类型:


电灯的开关改成开关加电源插座

有种开关与电源插座在一起的;
另外从灯头那拉一根零线到插座;
从开关那拉一根火线到插座。


注意:动手之前请注意关掉电源,以防触电!

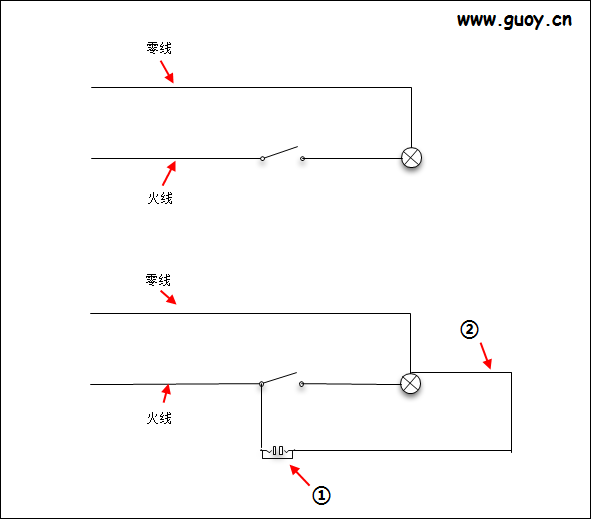

原理图:
