打印机25孔LPT并口线、9针串口COM引线和主板插针如何连

以下以LPT为例（COM可参照）：

①主板上要有插针；

②开启主板BIOS中的LPT端口，Parallel Port Mode设置为Normal（不同的主板可能不一样）；

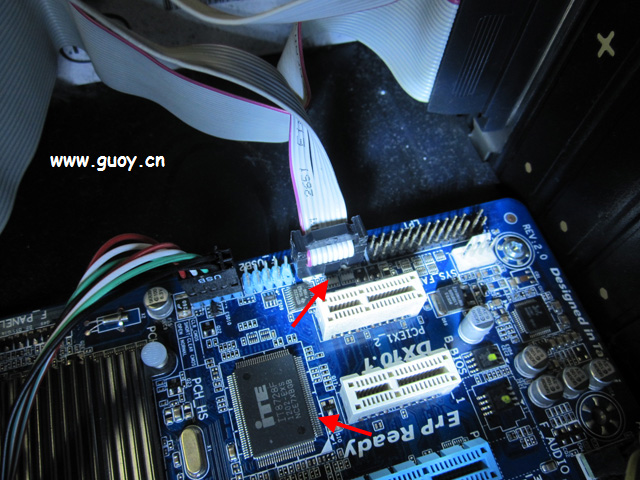

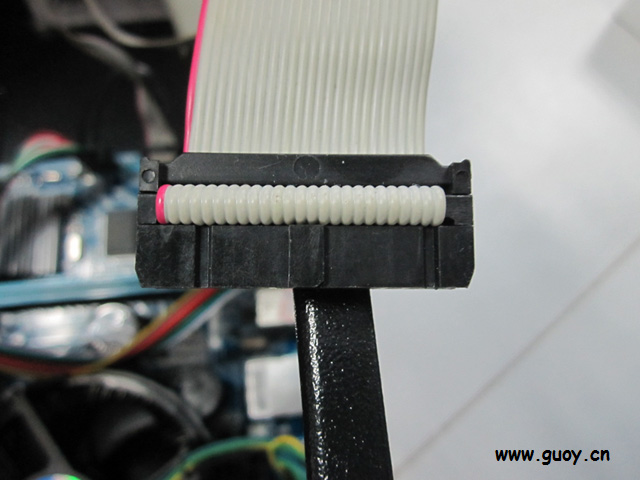

③连接主板的LPT 插针不要插反了，在技嘉GA-H61M-DS2中，插针没有突起的朝着CPU（不同的主板可能不一样）。

由于此LPT是主板本身有的，所引出接口支持加密狗，针式打印机等所有主板支持的LPT连接设备，而PCI转并口卡可能不支持加密狗。

串口有非交叉式和交叉式。

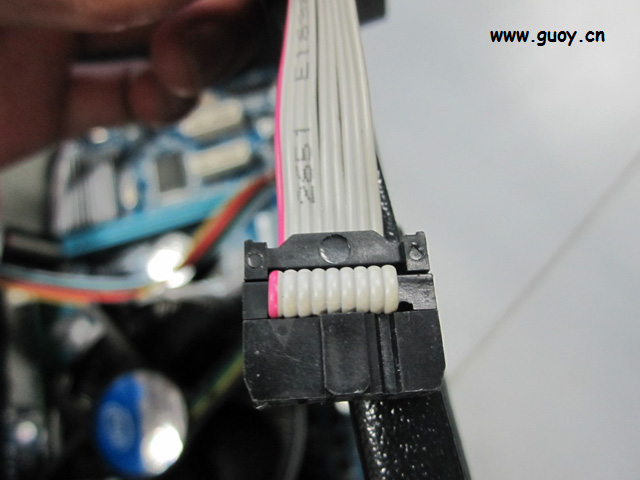

连接主板的COM 插针和LPT方向刚好相反，在技嘉GA-H61M-DS2中，插针有突起的朝着CPU

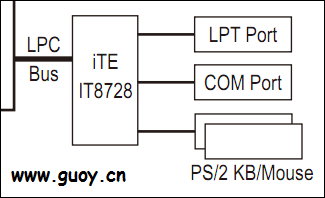

技嘉GA-H61M-DS2中LPT并口线、9针串口COM由iTE IT8728芯片控制

磐正5G41+中LPT由ITE8712芯片控制，BIOS里开启LPT端口

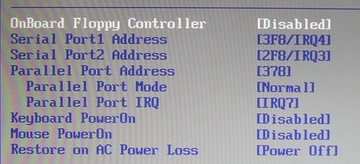

Intergrated Peripherals（整合周边设置）→Super IO Configuration→Parallel Port Address设置为[378]→Parallel Port Mode设置为[Normal]→Parallel Port IRQ设置为[IRQ7]

参考自：http://blog.sina.com.cn/s/blog_53fa72d20100iumd.html
